◆ Dimensional and Equipment Data
Model
Tank Capacity
Length (mm)
Width (mm)
Height (mm)
Fixed Hole
Distance (mm)
N.W. (kg)
Float Switch
Buzzer
Pressure Gauge
Control Box
Indicator Light
Wiring Method

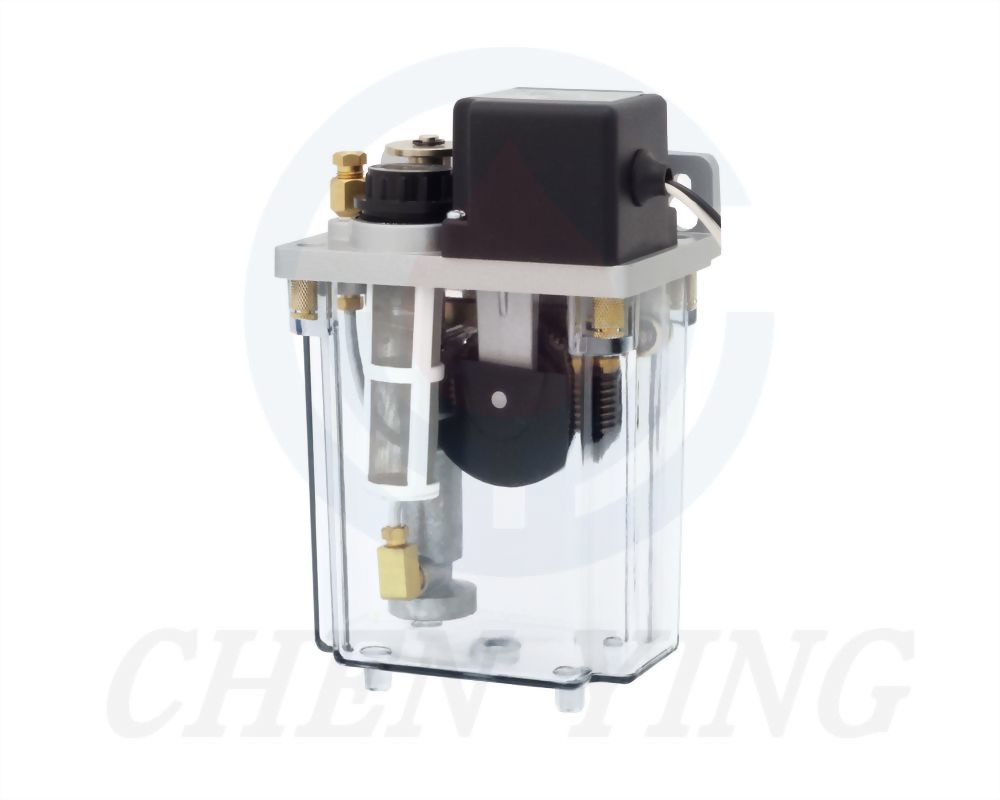

CESS
1L
129
91
200
100
1.28
X
X
X
X
X
External

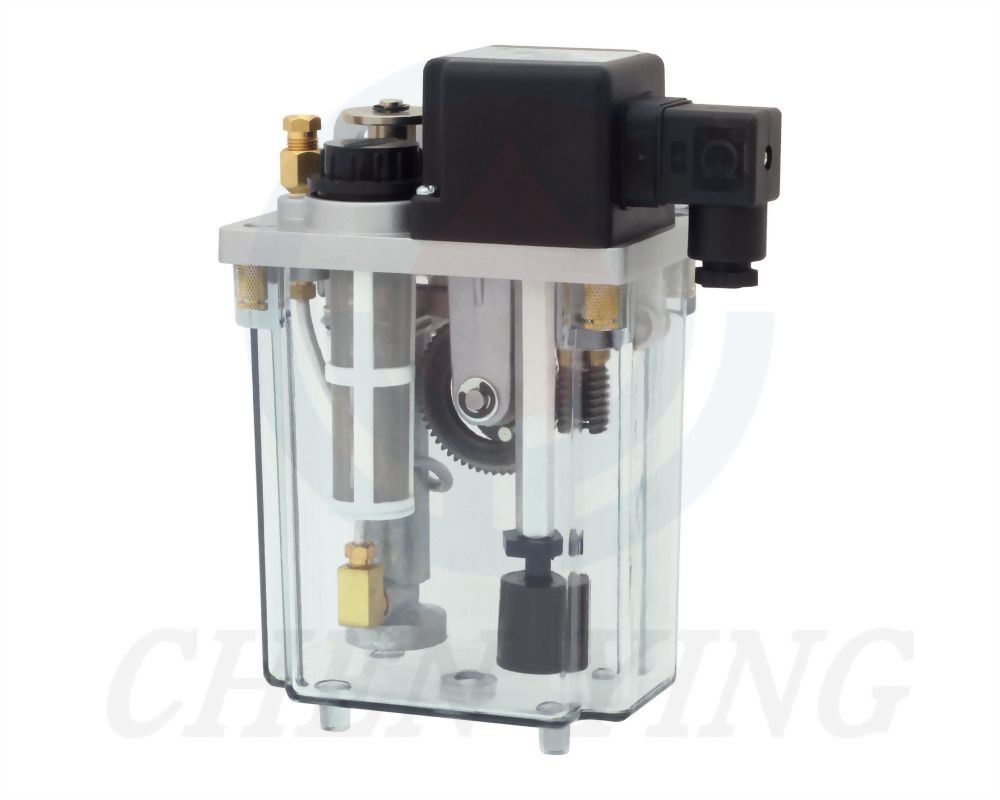

CESSB
159
91
200
100
1.30
O
X
X
X
X
Internal
◆ Technical Data
Interval
Time
2, 3,
5, 10, 15, 30, 60 min (Non-Adjustable)
Motor Power
4W
Voltage
110V
220V
Ampere
0.10A
0.05A
Hertz
50/60Hz Compatible
Max. Discharge Volume
3cc Non-Adjustable or 1-3cc Adjustable
Max. Operating Pressure
3kgf/c㎡
Discharge Bore
Ø4 ,
Ø6
Float Switch
CESSB:NO
Contact (NC Contact on request)
Suitable Viscosity
Oil, 32-68 cSt@40oC
◆ Wiring Diagram

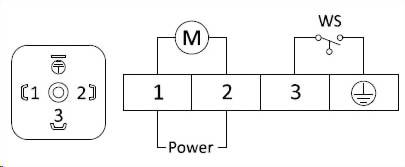

CESSB with CE Certified Connector
M = Motor
WS= Float Switch
◆ Order Code
Model
Interval
Time
Voltage
Discharge Volume
Discharge Bore
Special Request
CESS
10
C
3
1
※
CESSB
02
2 min
A
110V
1
1-3cc Adjustable
0
Ø4
H
Add
a CE Certified Connector (Available for CESSB only)
03
3 min
C
220V
3
3cc Non-Adjustable
1
Ø6
SC
NC
Contact Float Switch (Available for CESSB only)
05
5 min
10
10 min
15
15 min
30
30 min
60
60 min
